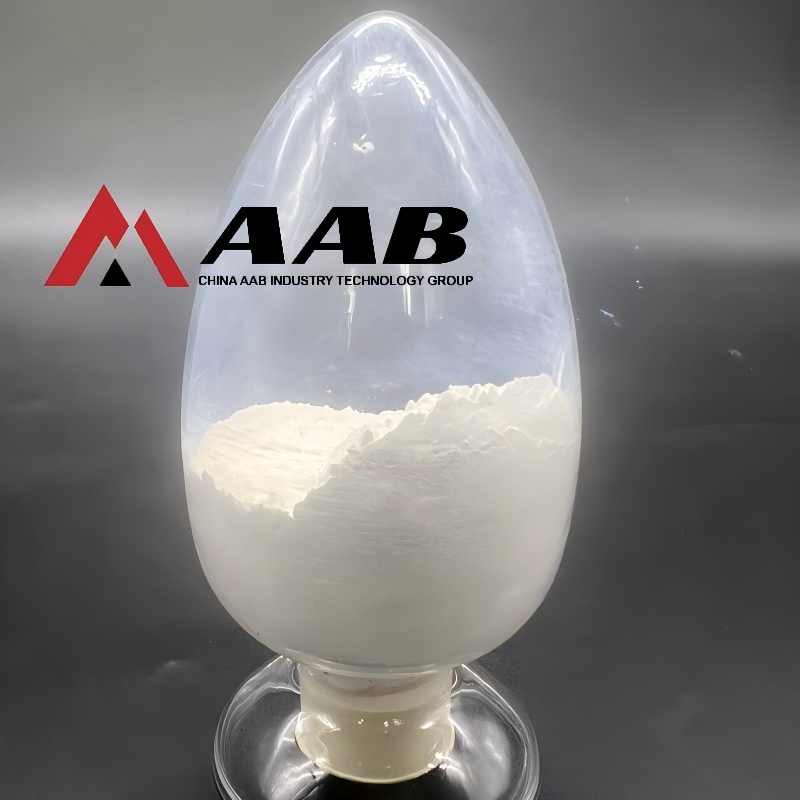

Kmeris® El dióxido de titanio micro MT-7008HB (TiO2) es un material funcional diseñado específicamente para pinturas metálicas, que produce un efecto de cambio de color más variable, como en pinturas y recubrimientos para automóviles, otras pinturas metálicas industriales, recubrimientos para fachadas, pinturas para madera, pinturas para fuselajes de aeronaves, etc.
Nombre químico :
Micro Titanium Dioxide TiO2Solicitud :
Metallic paints, automotive coatings, facade coatings, wood paints, aircraft skin paints and so on.Modelo de producto :
MT-7008HBApariencia :
White fluffy powdermarca :
KmerisMT-7008HB es un material funcional de dióxido de titanio micro rutilo con un tamaño de cristalito primario de aproximadamente 25 nm y un tamaño de partícula láser D50 de alrededor de 80 nm, lo que resulta en un índice de aglomeración de aproximadamente 3,2, muy por debajo del umbral de la industria de 100 para el dióxido de titanio nanométrico, lo que indica una excelente dispersibilidad. El producto presenta una densidad aparente de ≤230 g/mL, un contenido de TiO₂ de ≥80 % y una absorbancia UV en el rango de 1,2 a 4,0, lo que proporciona un excelente rendimiento de protección UV.
Nuestro MT-7008HB TiO2Es una alternativa a otros microdióxidos de titanio, como MT-700HD, RM200, MT500HD, Titan L530, etc. Su superficie está recubierta inorgánicamente con aluminio o una combinación de circonio y aluminio, lo que mejora la resistencia a la luz y a la intemperie, a la vez que le confiere un distintivo tono azul y un marcado efecto de cambio de color. Además, conserva la estabilidad química, la estabilidad térmica y la naturaleza no tóxica inherentes al dióxido de titanio.
Modelos y especificaciones de productos relacionados:
Modelo | MT-7008HB | |||
Tipo de cristal | Rutilo | Rutilo | Rutilo | Rutilo |
Densidad aparente (g/mL) | ≤ 230 | ≤ 230 | ≤ 230 | ≤ 230 |
Tamaño de grano (nm) | ≈15 | ≈25 | ≈15 | ≈15 |
Tamaño de partícula láser D50 (nm) | 50~80 | ≈80 | 50~80 | 50~80 |
Superficie específica (m2/g) | ≈70 | ≈30 | ≈70 | ≈70 |
Potencial zeta (mV) | +15 | +15~25 | +15 | +15 |
TiO2 Contenido (%) | ≥78 | ≥80 | ≥78 | ≥78 |
pH atenuado por agua | 7.0~9.0 | 7.0~9.0 | 7.0~9.0 | 7.0~9.0 |
Absorbancia UV | 1.0~ 4.0 | 1.2~ 4.0 | 1.0~ 4.0 | 1.0~ 4.0 |
Efecto óptico dependiente del ángulo | 20~27 | 25~35 | 10~20 | 27~35 |
Tratamiento de superficies | Zr+Al | Al
Zr+Al | Zr+Al | Zr+Al |
Ventajas:
Método de aplicación:
1. Prepare una mezcla compuesta de resina, dispersante, disolvente y dióxido de titanio nanoestructurado. Disperse completamente la mezcla para obtener una pasta de color que presente un tono que va del blanco gema al azul escarchado.
2. Añada la pasta de color resultante al sistema del producto final de acuerdo con la formulación y los requisitos de procesamiento del producto. El proceso de dispersión recomendado es el siguiente: ajuste la concentración de la suspensión de MT-7008HB al 10 %-20 % (en peso); realice 8 pasadas de molienda con un molino de arena; utilice perlas de circonia con un diámetro de 1,0-2,0 mm como medio de molienda; mantenga la tasa de llenado de perlas de circonia en el molino en aproximadamente un 80 %.
3. El contenido recomendado de MT-7008HB en productos de pintura metalizada es del 3% al 10% (en peso).
Aplicaciones:
Embalaje y almacenamiento
Envase estándar de 10 kg/caja, 5 kg/bolsa, y conservar en un lugar seco y fresco, en el interior, evitando la luz solar directa.
ETIQUETAS :
Hi! Click one of our members below to chat on
